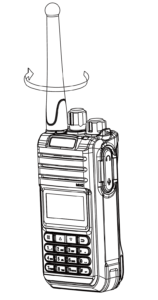

アンテナの取付



本体保持し上部のアンテナコネクタに時計回しでねじ込みます。　反時計回りに回すと取り外せます。

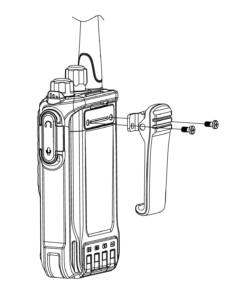

ベルトクリップの取付

付属の3.4mmバインドネジを使用しベルトクリップを取り付けます。

（バッテリーを外した状態でベルトクリップ本体を取り付け位置に合わせてネジを仮止めするとスムーズに取り付けができます。　その際本体裏面のバッテリー接続端子を気付付けないようご注意ください。）

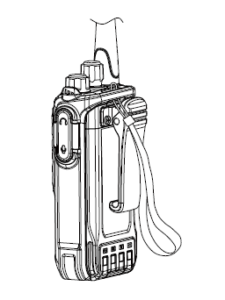

ストラップの取付



ストラップのループを本体背面の穴に通して取り付けてください。



バッテリーの取付・取外し

警告

• バッテリーをショートさせないで下さい。　故障や火災の原因になります。
• バッテリーの分解をしないで下さい。
• バッテリーは可燃物です、火中への投下や危険な環境下での使用はおやめください。

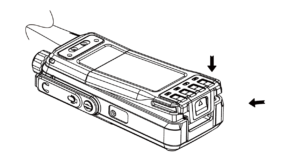

取付

本体背面のバッテリーハウジング上部のツメを合わせてからバッテリー本体がロックするまでを押し込んでください。

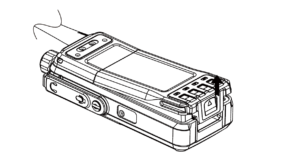

取り外し

バッテリーの取り外し前に必ず電源をお切りください。　底面にあるラッチを引きロックを外しバッテリー本体を無線機より持ち上げて取り外してください。

注：　本機の電源が入っている状態でバッテリーの取付、取り外しを行わないでください。
